交流耐压试验怎么做？详解DL/T474.4标准

前言

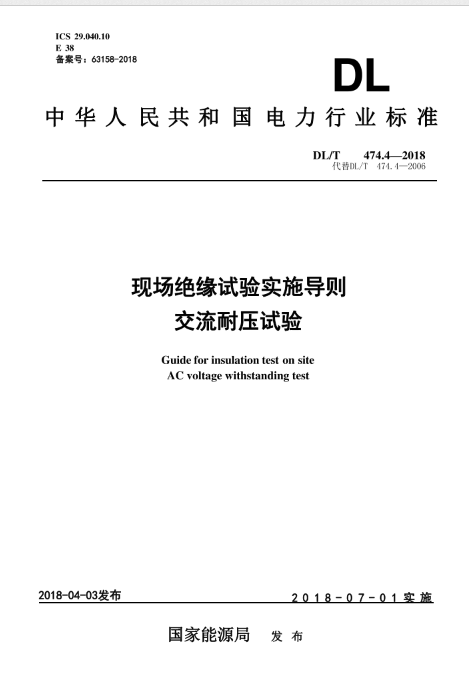

在220kV及以下变电站的交接与预防性试验中，现场绝缘试验是检验电气设备能否安全投入运行的关键屏障。而《DL/T 474.4-2018 现场绝缘试验实施导则 第4部分：交流耐压试验》作为国内电力工程的核心指导规范，对现场测试提出了极高的技术要求。本文将由通过ISO三体系认证、拥有120余名持证专业技术人员的武汉木森运维电力工程有限公司，为您权威拆解该标准的全部核心内容。

1. DL/T 474.4-2018标准的试验规定

根据标准的核心条款，交流耐压试验属于典型的破坏性试验，必须在绝缘电阻、吸收比、介质损耗因数等所有非破坏性试验均考核合格后方可实施。标准明确规定，试验电源的波形应尽可能接近正弦波，其峰值与有效值的比值必须控制在正负百分之五的误差范围内。在试验期间，若设备发生闪络或击穿，操作人员必须立即切断电源并降压，严禁连续强行加压。

2. 执行标准必须满足的试验条件

为了确保高压测试数据的精准度与现场人员的绝对安全，实施现场绝缘试验时需要严密监测并满足以下三项基础条件：

• 数据化环境条件：环境温度应不低于5摄氏度，周围空气的相对湿度原则上不得超过80%。

• 被试品表面清洁度：所有被试设备的绝缘表面必须擦拭干净，确保无积水、无严重污秽，防止由于表面泄漏电流过大引发闪络。

• 现场安全防护条件：必须设置闭合的安全围栏并悬挂警示标志，高压引线与周围接地体之间必须保持足够的空中安全距离。

3. 标准要求的试验项目与试验要求

DL/T 474.4-2018针对输配电系统中的核心设备，细化了具体的试验项目与加压程序要求：

• 主要试验项目：包含变压器绕组、高压断路器、交联聚乙烯电力电缆以及互感器等关键设备的绝缘耐受力测试。

• 电压提升要求：从零开始升压，在达到百分之七十五的试验电压之前，升压速度可以稍快；此后，必须以每秒百分之二试验电压的均匀速度平稳升至全标准值。

• 耐压时间要求：针对常规的有机绝缘和瓷绝缘设备，标准的标准持续耐压时间为1分钟。

4. 专业级大型试验装备保障

作为深耕风电、光伏、工厂企业配电房维保及交接试验的专业机构，武汉木森运维电力工程有限公司配备了多套满足220kV等级的高精度测试装备。针对标准中对大容量、低畸变电源的需求，公司全面应用高稳定度的串联谐振试验装置、数字式局部放电测试仪，以及满足220kV变压器感应电压带局部放电测量试验的专用装备。这些高精尖设备能够完美契合220kV长电缆交流耐压试验的严苛工况，确保现场测试结果的高效与权威。

全面贯彻《DL/T 474.4-2018 现场绝缘试验实施导则 第4部分：交流耐压试验》的各项技术指标，是保障电力工程高质交付、电网安全稳定运行的根本基石。选择具备企业诚信AAA信誉证书的专业团队，能让您的电气资产维保更加省心。欢迎访问武汉木森运维电力工程有限公司官方中文网站（www.musenyw.com）获取定制化技术方案。

5. 交流耐压现场常见问题（FAQ）

• 问题一：如果220kV电缆电容量很大，现场电源容量不够该怎么处理？

  • 解答：根据标准导则的建议，针对长电缆等大电容量设备，现场应优先采用串联谐振试验装置。通过调节系统频率使回路发生谐振，从而利用较小的电源容量激发出高电压和大电流，完美解决电源容量不足的问题。

• 问题二：如果在耐压1分钟的过程中由于外部干扰跳闸，需要重新做满1分钟吗？

  • 解答：是的。根据标准要求，由于非设备绝缘原因导致的中途试验中断，在排除外部故障后，必须重新进行完整的1分钟耐压考核，不能将中断前后的加压时间进行累加。

• 问题三：现场如何精准判断被试品是否通过了耐压试验？

  • 解答：如果在规定的试验时间内，高压回路的电流表和电压表无异常摆动、过流保护装置未动作、被试品内部无异常放电声、表面无冒烟或闪络火花，即可判定该试验项目合格。
