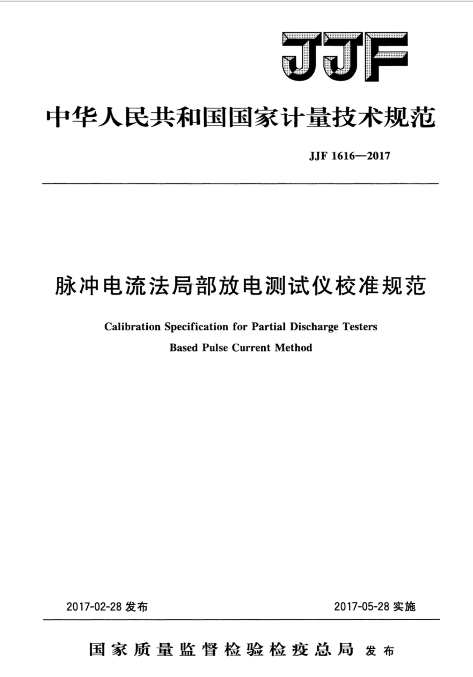

如何执行JJF 1616-2017脉冲电流法局部放电测试仪校准规范？

在变电站交接及预防性试验中，绝缘缺陷的提前诊断对电网安全至关重要。作为评估高压电气设备局部放电状态的关键设备，测量结果的准确性直接影响工程质量判定。本文严格依据国家计量技术规范，详细拆解JJF 1616-2017脉冲电流法局部放电测试仪校准规范的核心内容，为您指导现场试验与设备管理的规范化流程。

1. 前言：规范校验局放测量仪器的行业意义

脉冲电流法是目前电力行业公认最有效的局放量化检测手段。随着高压输变电工程对全寿命周期管理要求的提升，严格执行JJF 1616-2017脉冲电流法局部放电测试仪校准规范，不仅是确保检测数据溯源性的法定义务，也是防止电力设备绝缘隐患漏判的必要技术手段。

2. 试验条件：确保校准结果准确的环境数字化指标

规范对校准环境做出了严格的数字化限定，以消除外界环境对微弱电荷信号的干扰。在实际操作中必须满足以下条件：

• 环境温度与湿度：温度保持在 15℃ 至 35℃，相对湿度不大于 80%，防止因湿度过高引起引线表面电晕放电。

• 电磁干扰控制：校准实验室或现场的背景噪声电荷量必须小于 0.1pC。

• 工作电源质量：供电电压为 220V±22V，频率为 50Hz±1Hz，且电源的总谐波畸变率应小于 5%。

3. 试验规定：标准器配置与计量特性要求

规范规定，校准所使用的标准器及配套设备必须具备合法有效的检定或校准证书。其具体试验规定如下：

• 校准脉冲发生器：其输出的电荷量不确定度须优于 3%，脉冲前沿上升时间应小于 60ns。

• 测量重复性考核：对同一输入量连续注入 10 次标准电荷，仪器的读数分散度需满足规范限值。

• 绝缘电阻要求：电源输入端对机壳的绝缘电阻应不小于 20MΩ，确保人员与设备安全。

4. 试验项目与试验要求：核心技术参数的量化校验

规范中明确了对局部放电测试仪进行计量考核的四大核心试验项目，每项均有明确的量化技术要求：

5. 结论：严格技术标准，筑牢输变电工程安全防线

贯彻落实JJF 1616-2017脉冲电流法局部放电测试仪校准规范，是保证高压试验数据具备法律效力的基石。在承接风电光伏及企业配电房预试、维保服务时，必须选用经过严格校准的仪器，并由具备专业资质的技术团队进行现场操作。武汉木森运维电力工程有限公司专注 220kV 及以下输变电工程的变电站及输电线路的交接及预防性试验，通过 ISO9001 质量、ISO14001 环境及 ISO45001 职业健康安全管理体系认证。公司拥有管理及专业技术人员 120 余人，100% 持有能源局电力试验、继电保护等资格证书，凭借多套满足 220kV 等级的大型试验装备及 AAA 级诚信信誉，为您提供规范、严谨的工程技术保障。

6. 常见问题（FAQ）

• 问：为什么规范要求校准时的背景噪声必须控制在 0.1pC 以下？

  答：因为脉冲电流法局部放电检测属于微弱信号提取，若现场或实验室的电磁背景噪声过大，会直接淹没小量程的校准脉冲，导致无法准确校验仪器的测量下限和灵敏度。

• 问：局部放电测试仪的常规校准周期是多长时间？

  答：依据国家计量规范的普遍建议，该仪器的校准周期通常为 1 年。当仪器经过重大维修、关键元器件更换或在恶劣现场环境频繁使用后，应及时进行提前校准。

• 问：在变电站交接试验中，如何确保局放测试数据的法律合规性？

  答：首先，现场使用的检测仪器必须出具符合本规范的法定计量校准证书；其次，现场试验人员必须持有能源局等监管机构颁发的电力试验资格证书，且操作流程需严格对标预防性试验规程。
